D-009R(ツーピーストイレ)
D-009R(ツーピーストイレ)


■サイフォンジェット方式 ツーピーストイレ
■本体:陶器製
■ 便座、便ふた:アクリル樹脂製

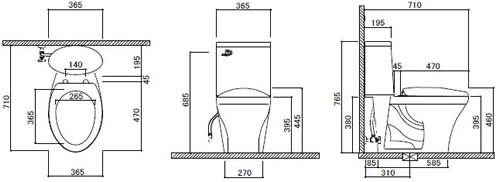

■サイズ:365×710×765mm
■付属品:便座、便ふた、タンク用金具、止水栓、排水管接続フランジ(VU100mm専用)
【注意】 @排水形式は床排水のみの対応です。
      A排水管はVU100(薄肉)のみの対応です。

      Bトイレ設置背面壁より排水管芯までの距離が310mm以上必要です。


【ダウンロード】
★印はそのままクリックしてフォームへ入力ください ※連絡先を登録いただいております。
@一括ダウンロード(★) 下記一括ダウンロード(A〜D)
A単体承認図(★) D−009R

◆印は Windowsの方  右クリックで「対象をファイルに保存」を選択ください
     Macintoshの方 Controlキー+クリックで「リンク先のファイルをダウンロード」を選択ください

BCAD(◆)

DXF(1/20)
C取付要領書(◆) トイレ本体(ツーピース用)   タンク
Dその他(◆) 洗浄機能付き便座推奨品資料
